GSHR200

Zaslať požiadavku

Podrobnosti

Ťažký -precízny{3}}precízny otočný stôl série G+ GSHR200 využíva špirálové-vedené hypoidné prevody, čím dosahuje presnosť prevodovky rovnajúcu sa alebo menšiu ako 10 oblúkových sekúnd, prípustný krútiaci moment 350 Nm, axiálne zaťaženie 7 000 N a hmotnosť 32 kg. Je kompatibilný so 1000W servomotormi. Krížové valivé ložiská s vysokou{13}}tuhosťou ľahko zvládnu veľké zotrvačné zaťaženie, zatiaľ čo ozubené kolesá s vysokou-tvrdosťou a{15}}hustotou zaisťujú presnú životnosť 30 000 hodín. Vďaka podpore vodorovnej, bočnej a závesnej montáže je to výkonný nástroj pre vysoko{19}}zaťažené, vysoko{20}}presné rotačné pracovné stanice vo veľkých zariadeniach priemyselnej automatizácie, ktorý kladie pevný základ pre presné otáčanie v náročných výrobných prostrediach.

Klasifikácia výrobku

Séria GSHR

Share to

séria GSHR

Vysoká presnosť a účinnosť: Hypoidné ozubené koleso so špirálovým vedením má výhody vyššieho pomeru, vysokého krútiaceho momentu, vysokej presnosti a nízkej straty ako špirálové skosenie.
Otáča sa posuvným spôsobom. Presnosť prenosu môže dosiahnuť 30 oblúkových sekúnd a účinnosť prenosu môže dosiahnuť 96%; geometrická tolerancia ozubeného kolesa je menšia ako 0,002 mm, podľa normy JISO.
Vysoká tuhosť krížového valčekového ložiska výstup Signálny pomer 1 : 30, spĺňal rotačnú požiadavku veľkého zotrvačného zaťaženia.
S vysokou{0}}tvrdosťou a vysokou{1}}hustotou materiálov prevodovky môže presnosť dosiahnuť 30 000 hodín.
K dispozícii sú horizontálne, bočné a závesné inštalácie.

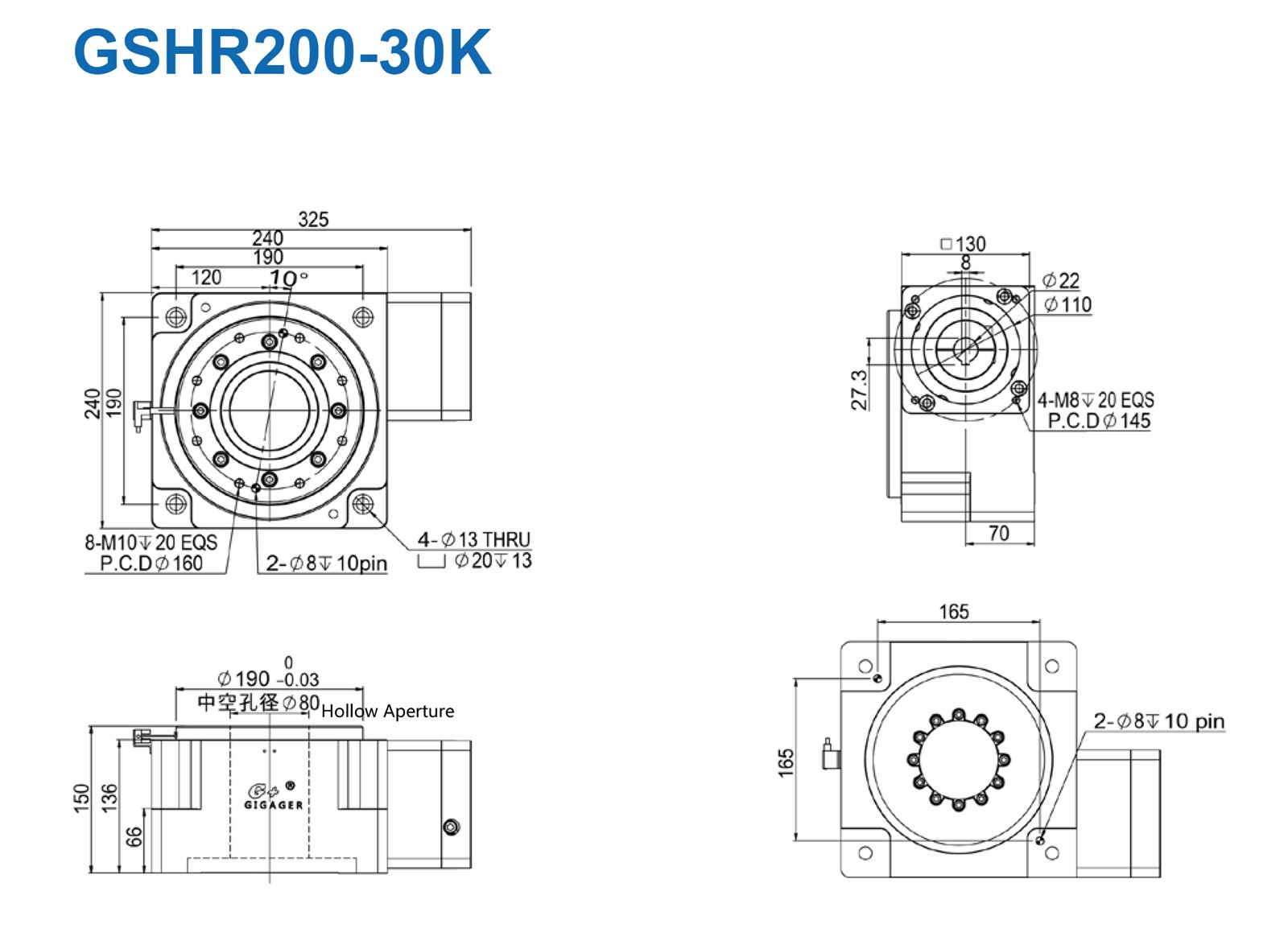

GSHR200
