Vačkový indexovací pohon

Cam Indexer

Byť jedným z prvých profesionálnych Cam Indexer výrobcu v pevninskej Číne, GIGAGER bol vedúcou značkou Cam Indexing Drive v Číne viac ako desať rokov. GIGAGER vačky sú vyrábané a montované v továrni GIGAGER Shenzhen, využívajúc najpresnejšie a najmodernejšie technológie. Každý GIGAGER globoidal cam indexer sľubuje kvalitu, opakovateľnosť a presnosť. Vačkové indexy sú vhodné pre širokú škálu aplikácií vrátane elektronických montážnych strojov, strojov na balenie potravín a strojov na kontrolu kvality. Rad vačkových indexátorov GIGAGER je dôveryhodný známymi systémovými integrátormi a renomovanými továrňami od Huawei, Foxconn, Han's Laser, Johnson Electric a pod. V Číne.

1. Čo je to Cam Indexer?

Cam Indexer, známy tiež ako vačkový rozdeľovač, vačkový indexovací pohon, polohovací vačkový polohovací alebo vačkový vačkový indexátor, je mechanizmus na prerušovaný pohyb, ktorý je vybavený veľkým prevodovým momentom, vysokou presnosťou indexovania, stabilnou prevádzkou, kompaktnou konštrukciou, samosvornosťou pri polohovaní, malej veľkosti, nízkom hluku, vysokorýchlostnom výkone a dlhej životnosti.

2. Aké sú vlastnosti produktu GIGAGER Cam Indexing Drive?

Vačkové polohovacie zariadenia GIGAGER používajú valcový kontakt pre plynulé indexovanie a dlhšiu životnosť. Je to ideálny produkt, ktorý nahradí tradičné mechanizmy, ako je mechanizmus ozubených kolies, račňový mechanizmus, neúplný prevodový mechanizmus a pneumatický ovládací mechanizmus.

Predpätie GIGAGER poskytuje tuhosť a umožňuje nulovú vôľu, ktorá poskytuje vysokú presnosť a extrémne rýchly čas usadzovania. Robustná konštrukcia vačky a revolverovej hlavice, s najväčšími priemermi v priemere zodpovedajúcich nastavovacích ihlových kladiek, umožňujú vyššiu nosnosť. Vďaka týmto vlastnostiam je GIGAGER vačkový indexátor polohovačov výberom inžinierov na celoštátnej úrovni.

• Presný hnací mechanizmus

V momente indexovania alebo zastavenia je unášač upevnený na mieste v predpísanej polohe, čím sa eliminuje potreba akýchkoľvek blokovacích prvkov.

• Vysokorýchlostný výkon

Vôľa je úplne eliminovaná aplikovaním predpätia na zúžené rebro presnosti

vačku a vačkovú kladku, čo vedie k spoľahlivej vysokorýchlostnej prevádzke. plne

riadené zrýchlenie minimalizuje otrasy spôsobené zaťažením alebo vibráciami.

• Plynulý prenos

Keďže je revolverová hlavica navrhnutá tak, aby sa otáčala nepretržite v akejkoľvek polohe (bez ohľadu na uhol, rýchlosť

a / alebo zrýchlenie), prevodovka je plynulá a bez vibrácií a hluku.

• Jednoduchý mechanizmus

Skladá sa len z vačky a veže; bez zbytočných častí, pričom je potrebný akýkoľvek prerušovaný pohyb.

• Vysoká presnosť indexovania

Špeciálne navrhnutý vačkový kladkostroj GIGAGER v indexovom pohone zaisťuje veľké zaťaženie

pri zachovaní vysokej presnosti indexovania a vysokého krútiaceho momentu. Presnosť indexovania

štandardných modelov je ± 30 sekúnd. Modely poskytujú vyššiu presnosť indexovania

sú k dispozícii na vyžiadanie.

• Krivky pohybu

Upravená lichobežníková krivka (pre vysoké rýchlosti a nízke zaťaženie), modifikovaná sínusová krivka (pre

stredná / vysoká rýchlosť a stredné zaťaženie), upravená krivka konštantnej rýchlosti (pre nízku rýchlosť a. \ t

ťažké zaťaženie), ktoré zodpovedajú požadovaným aplikáciám.

3. Mechanizmus a štruktúra GIGAGER Cam Indexer

GIGAGER Vačkové indexové pohony sú navrhnuté tak, aby sa guľová vačka nainštalovaná na vstupnom hriadeli spojila s revolverovou hlavou upevnenou na výstupnom hriadeli, ako je znázornené na obrázku vyššie. Vačková kladka, ktorá je radiálne zapustená do obvodového povrchu revolverovej hlavice, prichádza do lineárneho kontaktu s kužeľovitým rebrom vačky k ich príslušným povrchom steny.

Keď sa vstupný hriadeľ otáča, kladička vačky otáča výstupnú hlavu po danej krivke posunu, pričom sa súčasne valí pozdĺž povrchu steny rebra. V oblasti, kde je rebro rovnobežné s koncovým povrchom vačky, to znamená v statickom rozsahu, sa unášač otáča na svojej osi, ale samotná revolverová hlavica sa neotáča.

Kužeľové rebro vždy prichádza do styku s dvoma alebo tromi vačkovými kladkami, takže otáčanie vstupného hriadeľa môže byť rovnomerne prenášané na výstupný hriadeľ.

Ak je vôľa medzi vačkovým povrchom kužeľového rebra a vačky môže poškodiť vačkový indexer.

Táto vôľa sa dá úplne odstrániť otočením excentrickej príruby, ktorá nesie vstupný hriadeľ, a skrátením vzdialenosti medzi vstupným hriadeľom a výstupným hriadeľom. Tuhosť indexovacieho pohonu môže byť zvýšená zodpovedajúcim nastavením predpätia v elastickej oblasti vačkovej kladičky a vačky.

Jeho konštrukcia a funkcia sú najvýraznejšími vlastnosťami tejto kombinácie globoidných vačkových a vačkových kladiek, vďaka čomu je schopný vysokorýchlostnej prevádzky.

4. Koľko modelov je k dispozícii?

Gigager Cam Index Pohony sú rozdelené do nasledujúcich troch typov s konfiguráciami výstupných častí: Model hriadeľa, Model príruby, Model prírubového hriadeľa, Model tabuľky, Model Ultrathin Table, Model Sway, Model Paradex, Zdvíhací mechanizmus Vlastný model, Analógový päť- os Spojovacia jednotka, trojitá hriadeľová vačka Indexer.

Podporujeme tiež špeciálne dimenzovanie zákazníckych služieb a špeciálnu výrobu vačiek.

Pre viac informácií kontaktujte, prosím, predaj pre Katalóg produktov.

5. Aký typ zariadenia by mohol používať Cam Indexer?

Cam Indexer by mohol byť použitý pre mnoho aplikácií, ako je napríklad CNC indexovacie zariadenie, rotačné štádium, stroje na montáž elektronických súčiastok, zariadenia na výrobu sadrových kontajnerov, stroje na plnenie a balenie potravín, rôzne montážne a kontrolné stroje.

Pre viac aplikácií kliknite na GIGAGER Youtube kanál: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

6. Ako vybrať správny model pre moje zariadenie?

V podstate potrebujeme nasledujúce informácie, prosím, pošlite nám náš technický predaj.

a, Aká je hmotnosť zaťaženia? Rozmer? Nepravidelný objekt alebo bežný predmet?

b, Materiál etapy: oceľ alebo hliník, alebo vonkajší priemer = ______ mm, hrúbka = _______ mm

c, Koľko segmentácie? Alebo ako je to pohyb?

d, Každé trvanie prehliadky = čas otáčania + čas určovania polohy, _________Second = ________ + _________ Sekundy

e, Hmotnosť upínacieho zariadenia: ____________ kg / ks

f, Fotografia, kresba alebo viac informácií o vašom zariadení

Náš inžinier vám poradí vhodný model podľa Vašich požiadaviek.

Pre viac informácií o výbere modelu Cam Indexing Drive, prosím pozrite si stránky výberu modelu v katalógu.

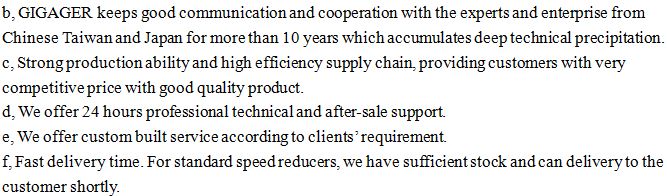

7. Prečo si vybrať GIGAGER?

8. FAQ
