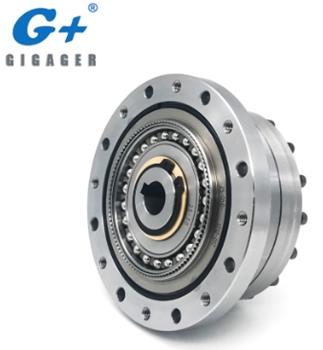

Model GIGAGER Harmonic Drive CSF je typ presnej harmonickej rady s modelovým číslom CSF-14 / CSF-17 / CSF -20 / CSF -25 / CSF -32. Spoločnosť GIGAGER dodáva kompletný rad vysokovýkonných harmonických reduktorov, ktoré zodpovedajú japonským a americkým harmonickým pohonom. Sú to perfektné alternatívne harmonické reduktory rýchlosti pre váš obmedzený rozpočet.

1. Aké sú vlastnosti zariadenia GIGAGER Harmonic Drive?

• Vysoký výkon

• Vysoká účinnosť

• Nízka vôľa

• Vysoká tuhosť

2. Harmonický pohon štandardnej série CSF

séria	typ	spec	Rýchlosť prevodového stupňa
CSF	štandardné	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

Ďalšie série SHF, SHD, CSD nájdete v priloženom katalógu. (prevziať PDF na tejto stránke)

Model: CSF-14

predmety		Rýchlosť prevodového stupňa
predmety		30K	50K	80K	100K
Menovitý krútiaci moment (vstup 2000r / min)	nm	4.0	5.4	7.8	7.8
Prípustný maximálny krútiaci moment (Štart • Stop)	nm	9	18	23	28
Prípustná maximálna hodnota priemerného krútiaceho momentu	nm	6.8	6.9	11	11
Okamžitý prípustný maximálny krútiaci moment	nm	17	35	47	54
Prípustná maximálna rýchlosť otáčania vstupu	ot / min	8000	8000	8000	8000
Prípustná priemerná rýchlosť otáčania vstupu	ot / min	3500	3500	3500	3500
vôľa	Oblúk sek	≦ 20	≦ 20	≦ 10	≦ 10
Navrhovaná životnosť	hodina	10000	10000	15000	15000

Model: CSF-17

predmety		Rýchlosť prevodového stupňa
predmety		30K	50K	80K	100K
Menovitý krútiaci moment (vstup 2000r / min)	nm	8.8	16	22	24
Prípustný maximálny krútiaci moment (Štart • Stop)	nm	16	34	43	54
Prípustná maximálna hodnota priemerného krútiaceho momentu	nm	12	26	27	39
Okamžitý prípustný maximálny krútiaci moment	nm	30	70	87	108
Prípustná maximálna rýchlosť otáčania vstupu	ot / min	7000	7000	7000	7000
Prípustná priemerná rýchlosť otáčania vstupu	ot / min	3500	3500	3500	3500
vôľa	Oblúk sek	≦ 20	≦ 20	≦ 10	≦ 10
Navrhovaná životnosť	hodina	10000	10000	15000	10000

Model: CSF-20

predmety		Rýchlosť prevodového stupňa
predmety		30K	50K	80K	100K	120K
Menovitý krútiaci moment (vstup 2000r / min)	nm	15	25	34	40	40
Prípustný maximálny krútiaci moment (Štart • Stop)	nm	27	56	74	82	87
Prípustná maximálna hodnota priemerného krútiaceho momentu	nm	20	34	47	49	49
Okamžitý prípustný maximálny krútiaci moment	nm	50	98	127	147	147
Prípustná maximálna rýchlosť otáčania vstupu	ot / min	6000	6000	6000	6000	6000
Prípustná priemerná rýchlosť otáčania vstupu	ot / min	3500	3500	3500	3500	3500
vôľa	Oblúk sek	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
Navrhovaná životnosť	hodina	10000	10000	15000	15000	15000

Model: CSF-25

predmety		Rýchlosť prevodového stupňa
predmety		30K	50K	80K	100K	120K	160K
Menovitý krútiaci moment (vstup 2000r / min)	nm	27	39	63	67	67	67
Prípustný maximálny krútiaci moment (Štart • Stop)	nm	50	98	137	157	167	176
Prípustná maximálna hodnota priemerného krútiaceho momentu	nm	38	55	87	108	108	108
Okamžitý prípustný maximálny krútiaci moment	nm	95	186	255	304	289	314
Prípustná maximálna rýchlosť otáčania vstupu	ot / min	5500	5500	5500	5500	5500	5500
Prípustná priemerná rýchlosť otáčania vstupu	ot / min	3500	3500	3500	3500	3500	3500
vôľa	Oblúk sek	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
Navrhovaná životnosť	hodina	10000	10000	15000	15000	15000	15000

Model: CSF-32

predmety		Rýchlosť prevodového stupňa
predmety		50K	80K	100K	120K
Menovitý krútiaci moment (vstup 2000r / min)	nm	76	118	137	137
Prípustný maximálny krútiaci moment (Štart • Stop)	nm	216	304	333	353
Prípustná maximálna hodnota priemerného krútiaceho momentu	nm	75	167	216	216
Okamžitý prípustný maximálny krútiaci moment	nm	200	568	647	686
Prípustná maximálna rýchlosť otáčania vstupu	ot / min	4500	4500	4500	4500
Prípustná priemerná rýchlosť otáčania vstupu	ot / min	3500	3500	3500	3500
vôľa	Oblúk sek	≦ 20	≦ 10	≦ 10	≦ 10
Navrhovaná životnosť	hodina	10000	15000	15000	15000

3. Súvisiace poznatky

Ako by sa mal vyriešiť problém s tepelným problémom harmonického reduktora?

Harmonický reduktor má malú veľkosť, nízku hmotnosť a má vysokú presnosť prenosu a používa sa v rôznych továrňach a podnikoch. Čo by sme mali urobiť, ak narazíme na redukciu harmonických, ak budeme používať harmonický reduktor?

Ak sa redukcia počas používania zahrieva a teplota je príliš vysoká, môže to byť všeobecne problém s excentrickým ložiskom a došlo k poruche. Samozrejme, je to len všeobecná situácia. Uvažuje sa aj o ďalších faktoroch. Napríklad, ak je zariadenie novo zakúpené, môže dôjsť k neopodstatnenej montáži a môžu nastať problémy. Samozrejme, toto poznanie je prvým odrazom v mysli po zistení teploty reduktora, ale to neznamená, že problém je z tohto dôvodu. Pri teplotnom probléme reduktora môže existovať ďalší dôležitý faktor, ktorý treba zvážiť, to znamená problém mazacieho oleja. Ak redukčná jednotka neobsahuje mazací olej, môže to spôsobiť vyššie uvedené problémy. To si vyžaduje správny liek podľa miestnych podmienok.

Samozrejme, existujú aj ďalšie dôvody, ktoré treba zvážiť. Ak je reduktor často preťažený, je tu aj možnosť prehriatia. Tieto faktory však vyžadujú neustálu analýzu a vylúčenie, aby sa našla najpravdepodobnejšia odpoveď.

Ak zistíte, že príčina teploty harmonického reduktora je príliš vysoká, ďalším krokom je vyriešiť problém. Iba osvojením si základných teoretických znalostí harmonického reduktora môžeme tento problém vyriešiť rýchlejšie.
