Rotačná fáza s dutými otvormi

Toto je číslo modelu dutého rotačného stola GSN130-18K-SV s veľkosťou tabuľky 130 mm prevodový pomer 1:18 pre servomotor. Dutý otočný stôl GIGAGER nazývaný tiež dutý rotačný stôl, ktorý je určený špeciálne pre servomotorovú prevodovku pre aplikácie riadenia pohybu. Využíva plnú výhodu flexibility servomotora, čo dáva dizajnérom väčšiu voľnosť návrhu mechanizmu.

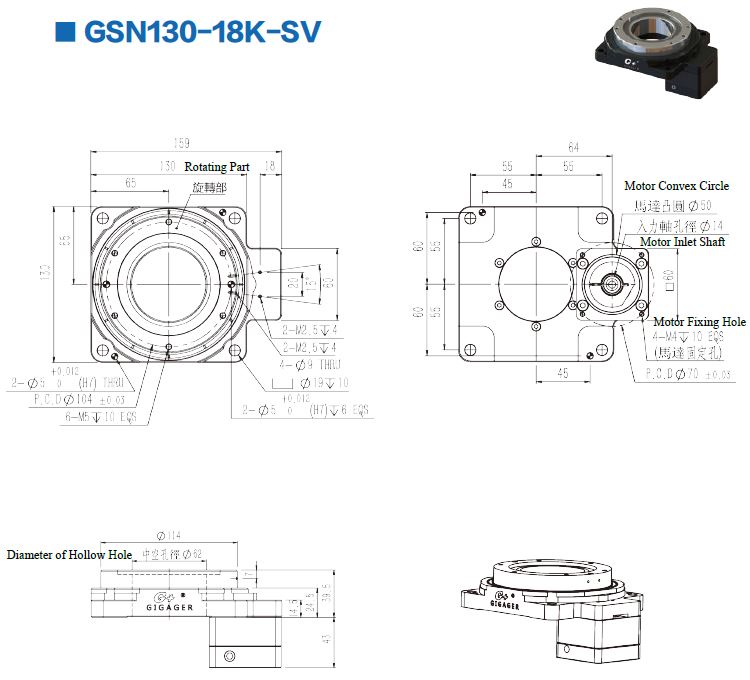

1. Špecifikácia modelu GSN130-18K-SV

* Servomotor je nakonfigurovaný zákazníkom. Uvedený model je len orientačný

2. Čo je to dutý rotačný stôl?

3. Aké sú vlastnosti produktu SV dutého rotačného stola?

4. Konfigurácia systému dutého rotačného stola typu SV

5. Koľko modelov SV je k dispozícii?

6. Ako dosiahnuť vyšší výkonový pomer?

Kombinácia dutého otočného stola s planétovým reduktorom

Kombinácia dutého otočného stola s pravouhlým reduktorom

7. Aký typ zariadenia by mohol použiť dutý rotačný pohon?

Demo Video Link:

a. Demo na test Gyro https://youtu.be/PwKiObIMXRM

b. Demonstration for the 4th Axis or 5th Axis https://youtu.be/L9gheXQ6zLc

Ak chcete získať ďalšie video, kliknite na kanál GIGAGER Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. Ako vybrať správny model pre moje zariadenie?

Viac informácií o výbere modelu dutého rotačného pohonu nájdete na stránkach pre výber modelov v katalógu.

9. Ako nainštalovať servomotor do dutého rotačného stola?

Prečítajte si katalóg alebo kontaktujte náš technický predaj.

10. Prečo si vybrať GIGAGER?

11. Súvisiace poznatky

Duté rotačné stoly GIGAGER poskytujú vynikajúce uhlové polohovanie a sú navrhnuté tak, aby eliminovali problémy s chôdzou, trením a opotrebovaním spojené so šnekovými, ozubenými a páskovými pohonmi. Nízka údržba a vysoká priepustnosť dutého rotačného pohonu prinášajú najnižšie celkové náklady na vlastníctvo.

Kompaktný balík a vynikajúci dizajn dutého rotačného pohonu boli optimalizované tak, aby sa minimalizovala výška stôp. Nízky profil stupnice znižuje celkovú pracovnú výšku systému. Uhlové dotykové ložiská sa používajú na maximalizáciu výkonu s ohľadom na vibrácie, momentovú tuhosť a trenie. Duté rotačné stoly GIGAGER majú veľký dutý otvor, ktorý sa dá použiť na dodávanie vodičov alebo dodávanie lúčov.

Presné polohovanie je zabezpečené pomocou tabuľky s vysokým výkonom. Nulová vôľa robí GIGAGER Hollow Rotary Table ideálne riešenie pre aplikácie vyžadujúce časté zmeny smeru.

Ako zvoliť správny servomotor a reduktor rýchlosti?

1) Skontrolujte, či je krútiaci moment krútiaceho momentu nižší ako menovitý výstupný krútiaci moment reduktora.

2) Menovitý krútiaci moment menovitého krútiaceho momentu (násobený x) x je väčší ako krútiaci moment krútiaceho momentu.

3) Zaťaženie sa mení na moment zotrvačnosti servomotora cez reduktor, ktorý je v rámci povoleného rozsahu servomotora.

4) Overte si, či presnosť reduktora vyhovuje vašim kontrolným požiadavkám.

5) Konštrukcia reduktora môže spĺňať požiadavky na zariadenie a môže byť prepojená s vybraným servomotorom.

Okrem prevodového pomeru reduktora, výstupného krútiaceho momentu, axiálnej sily výstupného hriadeľa, kontroly radiálnej sily; závisí aj od presnosti prenosu reduktora podľa pracovných podmienok. Pretože presnosť prenosu je vysoká a cena je vysoká, pokiaľ je motor a reduktor prispôsobené vašim požiadavkám (funkcia a výkon), je to v poriadku.

S reduktorom môže dôjsť k zvýšeniu krútiaceho momentu, ale rýchlosť je znížená, takže či redukcia rýchlosti by mala komplexne zvážiť rýchlosť a krútiaci moment. Napríklad na prenosovom prístroji existujú dve bežné spôsoby jazdy: (Výkon servomotora je zhruba vypočítaný výpočtom. Rozsah nemôže byť zbytočný, takže výkon motora dvoch spôsobov jazdy sa veľmi nelíši.)

Dutý rotačný stôl Úvod:

Dutá rotačná plošina je patentovaný výrobok, revolučný nový výrobok. Používa sa v rôznych aplikáciách rotačného pohybu. Môže nahradiť DD MOTOR s vačkovým rozdeľovačom. Spája vysokú efektivitu práce, vysokú presnosť, vysokú tuhosť a vysoký výkon. Je to revolučný produkt v mechanizme otáčania. Rovnováha medzi dvomi, presnosť polohovania opakovania ≤ 5 sekúnd, ľahko sa pripraví motor, stabilné zaťaženie, možno kombinovať so servomotorom AC alebo krokovým motorom pre ľubovoľné rozdelenie uhla, nielenže dokáže splniť digitálne ovládanie, ktoré rozbočovač nedokáže dosiahnuť , presnosť polohovania Môže byť porovnateľná s motormi DD. Môže výrazne znížiť náklady, priniesť neočakávané výsledky!

použitie:

Rotačný stôl možno použiť pri automatizácii výrobnej linky

Laserové označenie alebo rotačné skľučovadlo v gravírovanom stroji

Rotačný hriadeľ v presnom vyrovnanom mechanizme

Robotový spoj ľahkého zaťaženia

Dutá rotačná plošina môže priamo vymeniť rozbočovač vačky a motor DD. Dutá rotačná plošina je vysoko presná digitálna otočná plošina, ktorá má výhodu nízkych nákladov a vysokej presnosti a zaberá silnú pozíciu v rotujúcej plošine. market,
